Предисловие.

Не так давно я посмотрел фильм: Конрад Вольфрам. "Как учить детей
настоящей математике с помощью компьютеров", в котором автор использовал некие
программы для улучшения процесса обучения детей, представляющие собой математические
модели, управляемые с помощью интерфейсных графических элементов, таких как кнопки,
шкалы, меню. Я слышал, что подобные интерфейсные элементы встречаются в других
математических пакетах и, естественно, знал, что в максиме ничего подобного нет, не считая,
конечно, wxMaxima, которая является небольшой графической надстройкой над максимой, но
и она не позволяет встраивать подобные элементы в расчетный документ, тем самым не
позволяя создать математическую модель, управление расчетом в которой можно было бы
производить с помощью графических интерфейсных элементов. Поэтому вопрос о создании
интерактивных интерфейсов в максиме долгое время оставался для меня открытым и, не видя
очевидных путей его решения, я решил поизучать, как работает графическая система
отображения в Максиме.


Предпосылки.

В максиме имеются два основных способа отображения графической информации - это
функции plot и draw, простейший график рисуется вызовом функции plot2d(x^2,[x,-9,9]);. Оба
этих класса функций используют другой математический пакет - gnuplot, как раз и
специализирующийся на построении и выводе графиков. Поэтому я занялся изучением
возможностей данного пакета и, в процессе изучения документации, наткнулся на один очень
интересный параметр, который сыграл ключевую роль в успешной реализации задуманного.
При установке типа терминала в gnuplot, для типа терминала X11, допускается параметр
window, описан он плохо, и для чего необходим можно было лишь догадываться,
поэтому я провел эксперимент по изучению возможности использования этого параметра:
было бы очень приятно если бы gnuplot мог выводить графики в любое окно, которое мы ему
укажем. Для эксперимента я написал простейшую программу на питоне, в
которой создавал фрейм заданного размера и пару кнопок. Идентификатор этого окна, а
вернее - фрейма, очень легко узнать командой:

   xwininfo -tree

   Root window id: 0xbd (the root window) (has no name)
   Parent window id: 0x12559b9 (has no name)
   1 child:
   0x3c0000e (has no name): () 640x509+0+0 +2+80
   3 children:
   0x3c00012 (has no name): () 67x29+109+480 +111+560
   0x3c00011 (has no name): () 109x29+0+480 +2+560
   0x3c00010 (has no name): () 640x480+0+0 +2+80

Теперь запустим gnuplot и дадим там несколько команд:

   gnuplot> set terminal x11 window "3c00010"
   Terminal type set to 'x11'
   Options are 'XID 0x3C00010 nopersist'
   gnuplot> plot(sin(x));

вуаля!!! гнуплот рисует график функции в указанном окне, при этом все кнопки
приложения работают . Вот так и выяснилось, что этот параметр является ключевым в
возможности интеграции gnuplot в различные графические приложения в системе Xwindow.


Реализация.

Идея построения интерактивной графической параметрической модели родилась
после этого эксперимента довольно быстро, суть ее состояла в том, что мы добавим в
максиму функцию, позволяющую строить интерактивные графики, организованные по
принципу Модель-Вид-Контроллер, в которой maxima будет отвечать за модель, gnuplot
отвечать за вид, а управлять всем этим и реализовывать контроллер будет программа на
питоне(замечу, выбор питона - это чисто мое предпочтение, контроллер можно организовать
на любом, приятном для вас языке). Здесь я приведу окончательный и полный текст
программы на максиме и опишу что делает каждая ее строчка, но для начала опишу, что
нужно от пользователя, чтобы получить интерактивную графическую модель: во первых
ее надо определить на языке максима, а так же указать параметры, их начальные значения и
диапазон значений(не обязательно, но я не проверял, что будет, если это не
сделать :-) ), а также указать, где в файловой системе находится вид-контроллер
для данной модели.


Создаем модель в максиме:
к примеру это будет график функции n*sin(x) и график функции sin(b*x).
Допустим, в нашей модели n*sin(x), n должен меняться от 0.1 до 10.0 с шагом 0.2, поскольку я
намереваюсь управлять этим значением при помощи шкалы значений целых чисел, то в
формулу надо внести изменения (a/10.)*sin(x), а диапазон значений, передаваемый в контроллер, будет
от 1 до 100, с начальным значением 1 и шагом изменения 2(для демонстрации).
Параметр b: начальное значение 1, диапазон от 1 до 12, и зададим параметр, меняющий
диапазон расчета графиков от 2 до 5, с начальным значением 2

   g1:explicit((a/10.)*sin(x),x,-c*%pi,c*%pi);
   g2:explicit(sin(b*x),x,-c*%pi,c*%pi);
   model:'draw2d(color=red,g1, color=blue,g2);
   param_set:[[a,1,"1:100:2"],[b,1,"1:12"],[c,2,"2:5"]];
   name_model:sconcat(maxima_tempdir,"/work/maxima/gnuplot/mvc_3scale.py");

model - это наша параметризованная модель, param_set - это набор параметров с заданием
начальных значений и диапазона возможных значений, name_model - это имя контроллера,
который будет вызываться для отображения нашей модели вместо стандартной программы
отображения графиков gnuplot. Всё, модель задана, осталось только запустить ее в обработку.
Для обработки я выбрал имя функции idraw, в смысле интерактивное рисование.

   idraw(model,param_set,name_model);


Итак, функция idraw:
/* i -означает интерактивный */

   idraw(model,param_set,name_model) := block(
      [old_plot_format,t1,pipe_view_name,pipe_view,plt_fmt,cmd,ll],
      pipe_view_inter_n:sconcat(maxima_tempdir, "/maxima.pipe_interact"),
      pipe_view_param_n:sconcat(maxima_tempdir, "/maxima.pipe_param"),

/*подготовим канал для взаимодействия с процессом интерактивного представления
модели вид-контроллер и канал для передачи параметров от модели в контроллер*/

   if not probe_file(pipe_view_inter_n) then system(sconcat("mkfifo ", pipe_view_inter_n)),
   if not probe_file(pipe_view_param_n) then system(sconcat("mkfifo ", pipe_view_param_n)),

/*запомним предыдущий способ отрисовки графиков и установим свой*/

   old_plot:gnuplot_command,
   gnuplot_command:name_model,
   guplot_close(),
/*надо обязательно закрыть предыдущую сессию gnuplot, иначе максима не
вызовет новую модель*/
/*выполним отрисовку интерактивной модели с установками по умолчанию*/

   t1:map(lambda([x],x[1]=x[2]),param_set),
   ev(model,nouns,t1),
/*через канал передачи параметров максимы и интерактивного вида-контроллера настроим контроллер*/
/*с обратной стороны канала уже должен работать процесс, считывающий данные из
него, костыль с |cat >file приделан т.к. максима почему-то не может открыть на запись файл fifo*/

   pipe_view:openw(sconcat("| cat >",pipe_view_param_n)),

/*в цикле передадим имеющиеся параметры*/

   map(lambda([x],printf(pipe_view,"~a:~d:~a~%",  x[1],x[2],x[3]),0),param_set),
   printf(pipe_view,"end~%"),
   close(pipe_view),

/*теперь открываем на чтение канал интерактивной передачи параметров*/

   kill(pipe_view),
   pipe_view:openr(pipe_view_inter_n),

/*запускаем цикл чтения данных из канала управления моделью*/

   cmd:1,
   while cmd=1 do block(
      if stringp(ll : readline(pipe_view)) then block (
         print("read from pipe_view: ", ll), /*для отладки*/
         /*вид приходящей строки (cmd:1,t1:[a = 1,b = 1,c = 2])*/

         eval_string(ll), /*устанавливаем переменные t1,cmd*/

/*получая новые значения параметров, пересчитываем модель и перерисовываем view*/

         if cmd=1 then
             ev(model,nouns,t1 )
         )
         else
             cmd:0
         ),
      close(pipe_view),
      gnuplot_close(),
      gnuplot_command:old_plot
   );

view в gnuplot не нуждается в какой либо программе, это полностью управляемый элемент
через stdin в который может писать команды и maxima и контроллер.

Что же должен представлять собой контроллер? У нас это программа на питоне, которая с
одной стороны должна принимать команды от максимы и передавать их в gnuplot, с другой
- она должна передавать установленные в контроллере новые значения параметров
обратно в максиму. Вкратце опишу, что в ней происходит:

0) Поскольку функция idraw заменила название основной утилиты для отрисовки графиков,
то вместо gnuplot будет вызвана наша программа, так создается main_controller_process

1) create_Tk_interface() Создаем графический интерфейс, как-то фрейм в который будет
выводить gnuplot построенные на основе данных из максимы, элементы управления - Scale,
которые затем будут инициализироваться принятыми из максимы параметрами, и значения
которых впоследствии будут передаваться обратно в максму, и пара кнопок(пересчитать и
выход).

2)create_gnuplot_pipe() создаем процесс gnuplot и получаем два канала к нему для ввода и
вывода данных.

3)change_terminal() поскольку интерфес Тк мы построили, гнуплот запустили, можем дать
команду в гнуплот об установке типа терминала X11 и конкретного окна для вывода графиков.

4)make_process_reader() Запускаем дочерний питон процесс, который будет читать данные из
stdin потока и передавать их в процесс gnuplot, таким образом обеспечиваем передачу данных
из максимы в гнуплот.

5)open_pipe_param(read) открываем канал для чтения значений параметров из максимы

5.1) do_read_param() читаем построчно данные из максимы, разбираем ввод и формируем
хеш массив param

6) do_set_widget_param() используя ранее полученные значения параметров, сохраненные в
хеш массиве param

7) open_pipe_interact(write) открываем на запись канал для интерактивной передачи команд в
максиму, где сейчас должна работать функция idraw, читающая и интерпретирующая эти
команды.

8)do_main_Tkloop() запускаем цикл обработки сообщений Tk интерфейса

В процессе работы Тк интерфейса могут происходить следующие события:

8.1) set_param() Пользователь установил новое значение параметра, это новое значение
просто сохраняется в хеш массиве param

8.2) recalc() Пользователь нажал на кнопку "пересчитать", при этом все текущие значения,
сохраненные в массиве param, оформляются в командную строку, которую способна
интерпретировать максима и через канал передаются туда, в максиме, эти данные
интерпретируются моделью, после чего сформированные команды для gnuplot передаются
через процесс-посредник в gnuplot, таким образом, гнуплот выводит новое графическое
представление модели, в соответствии с установленными значениями параметров.

8.3) quit() пользователь нажал на кнопку "выйти" или другим образом завершил работу
контроллера, при этом в максиму передается команда, завершающая цикл чтения канала
интерактивной передачи значений параметров, сигналом kill завершается работа процесса
посредника child_reader_process, затем закрывается и сеанс gnuplot.

На этом программа работы контроллера и завершается.

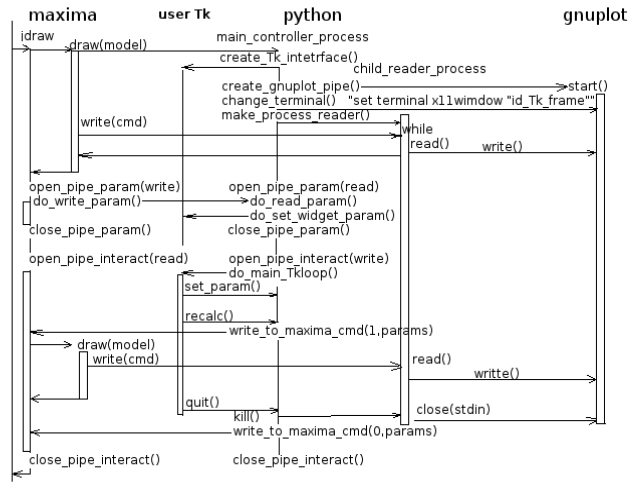

Для лучшего понимания процесса взаимодействия всех участников данной системы, я
нарисовал диаграмму взаимодействия процессов рис 1. Данной модели соответствует работа
программ mvc_2edit_1scale.py и mvc_3scale.py, их я здесь приводить не буду, т.к. с ними вы
сможете ознакомиться, изучив прилагаемы к этому документу файлы.

Собираем все вместе: определяем модель в каком нибудь файле, например model2.mac
содержащий:

   work_dir:sconcat(maxima_tempdir,"/work/maxima/gnuplot/");
   /*загружаем функцию интерактивного рисования*/
   load(sconcat(work_dir,"idraw"));
   /*описание модели*/
   g1:implicit(a=x^2+y^2+z^2,x,-c,c,y,-c,c,z,-c,c);
   g2:explicit(sin(b*x)*sin(2*y),x,-2*c,2*c,y,-2*c,2*c);
   model:'draw3d(surface_hide=true,color=red,g1, color=blue,g2);
   param_set:[[a,1,"1:6:1"],[b,1,"1:12"],[c,1,"1:15"]];
   name_model:sconcat(work_dir,"mvc_3scale.py");


корректируем файл контроллера или создаем новый, меняя состав виджетов и названия
параметров, соответствующих нашей модели.

Загружаем максиму, и даем команду:

   load(sconcat(maxima_tempdir,"/maxima/gnuplot/model3.mac"));

и теперь выполняем отрисовку модели, и управление моделью через полученный
интерфейс.

   idraw(model,param_set,name_model);


Рисунок 1

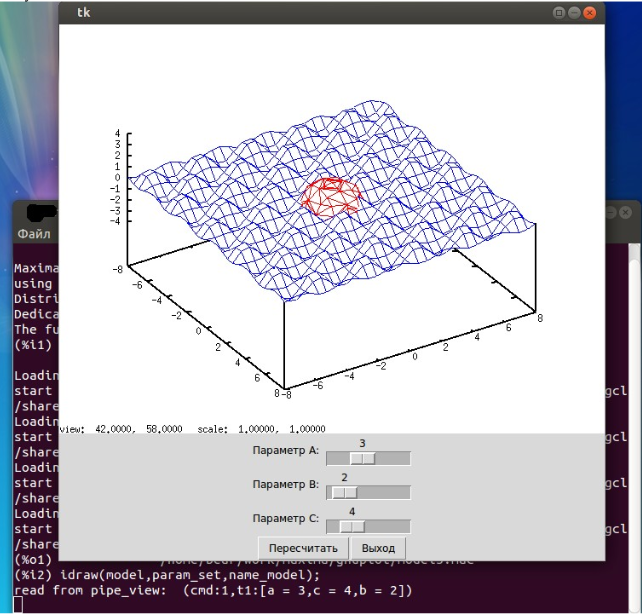

В результате мы должны получить нечто подобное рис 2.


Рисунок 2.





Пример использующий контроллер mvc_2edit_1scale.py допускает изменение параметров с
помощью полей ввода целых чисел и чисел с плавающей запятой (вернее точкой), но для
того, чтобы он заработал, пришлось слегка изменить формат передачи параметров и начать
указывать в них, какого типа значение будет принимать параметр.

Пример создадим файл model2_1.mac

   work_dir:sconcat(maxima_tempdir,"/work/maxima/gnuplot/");
   load(sconcat(work_dir,"idraw"));
   g1:explicit(a*sin(x),x,-c*%pi,c*%pi);
   g2:explicit(sin(b*x),x,-c*%pi,c*%pi);
   call_d:'draw2d(color=red,g1, color=blue,g2);
   model:call_d;
   param_set:[[a,55.0,"f:0.1:100.0"], [b,17,"i:1:100"], [c,2,"1:10"]];
   name_model:sconcat(work_dir,"mvc_2edit_1scale.py");

в определении параметров добавили столбец, определяющий тип параметра int(i) или
float(f).

   load(sconcat(maxima_tempdir,"/work/maxima/gnuplot/model2_1.mac"));

и запустим интерпретацию нашей модели модели

   idraw(model,param_set,name_model);

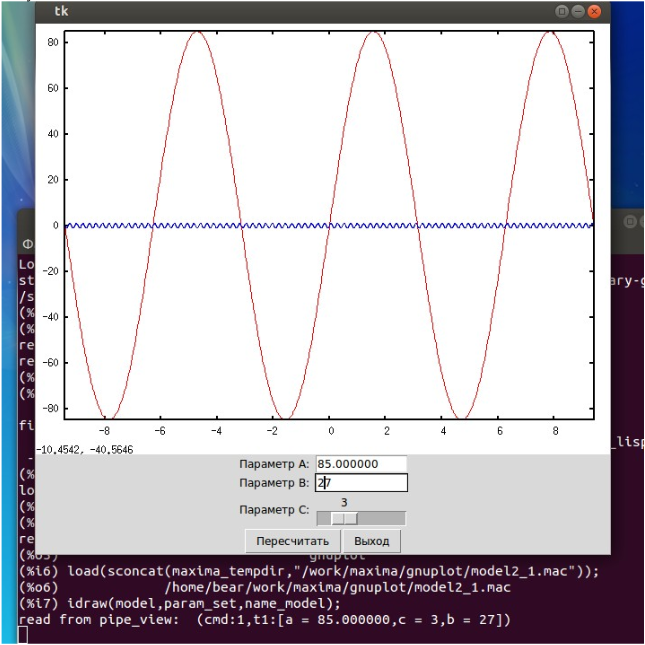

должны получить нечто подобное рис.3


Рисунок 3.




Ну и в завершении я представлю программу mvc_any_param.py, которая идеально подойдет
для людей, не желающих программировать для каждой модели еще и контроллер, она
способна в минимальном представлении отрисовать любое передаваемое ей количество
параметров любого типа. Для того, чтобы она работала, необходимо опять изменить формат
передаваемых параметров, и для каждого параметра указывать, какого типа виджет мы
желаем использовать для его редактирования. Добавим в начало каждой строки параметров,
там где мы ранее задавали диапазон, еще одно поле со значениями s - Scale
или e - Entry.

Изучаем пример, файл model4.mac:

   work_dir:sconcat(maxima_tempdir,"/work/maxima/gnuplot/");
   load(sconcat(work_dir,"idraw"));
   g1:explicit((a/10.)*sin(x),x,-c*%pi,c*%pi);
   g2:explicit(sin(b*x),x,-c*%pi,c*%pi);
   model:'draw2d(color=red,g1, color=blue,g2);
   param_set:[[a,55.0,"e:f:10.0:1000.0"], [b,17,"e:i:1:100"], [c,2,"s:1:10"]];
   param_set1:[[a,55.0,"e:f:10.0:1000.0"], [b,17,"e:i:1:100"], [c,2,"s:1:10"],
      [da,55,"s:10:1000"], [bi,17,"e:f:1:100"], [ca,2,"s:0:20"]];
   param_set2:[[a,55.0,"e:f:10.0:1000.0"], [b,17,"e:i:1:100"], [c,2,"s:1:10"],
      [da,55,"s:10:1000"], [bi,17,"e:f:1:100"], [ca,2,"s:0:20"],
      [w,55,"s:10:1000"], [bu,17,"e:f:1:100"]];
   name_model:sconcat(work_dir,"mvc_any_param.py");



Загрузив нашу модель командой:

   load(sconcat(maxima_tempdir,"/work/maxima/gnuplot/model4.mac"));

запустим интерпретацию нашей модели

   idraw(model,param_set2,name_model);

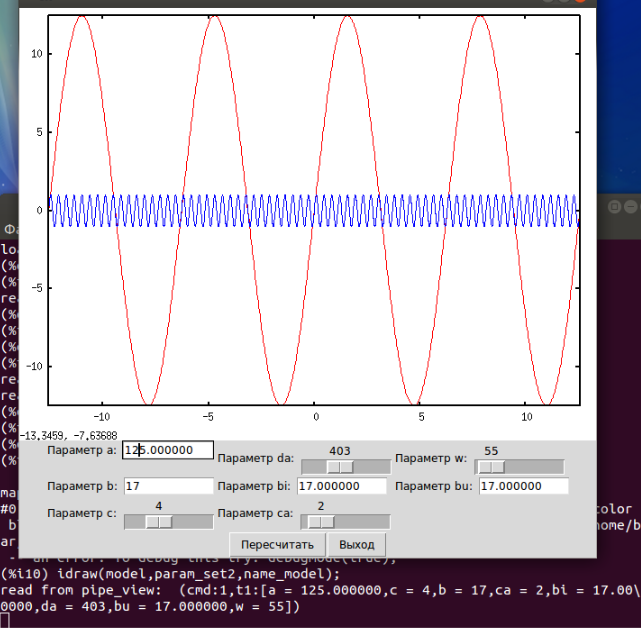

Мы должны получить что то подобное рисунку 4
Я не стал изменять саму модель, просто продемонстрировал простоту добавления
параметров.

Рисунок 4.



Заключение.

Ну вот, собственно говоря, и все. В принципе, в программе можно еще много что
делать и совершенствовать. Но, как говорится, лучшее враг хорошего, к нему можно
бесконечно приближаться, а работу надо рано или поздно заканчивать. Удачи вам,
удосужившимся ознакомиться с моим трудом, надеюсь знакомство с максимой, линуксом и
питоном обогатят вашу жизнь, сделают шире ваши возможности, как это произошло со мной.

Разработал Гагин Михаил ака NuINu c благодарностью к разработчикам Maxima, Gnuplot,
Python, Linux и всему сообществу OpenSource.
Примеры кода к статье и версию статьи в формате PDF можно загрузить здесь.
