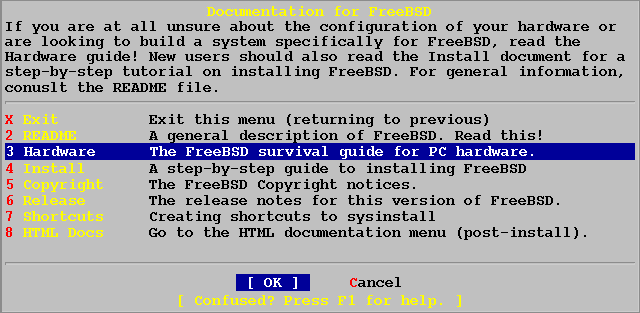

Выберите "Hardware" из меню документации.
На экране вы увидите руководство по оборудованию.
Содержание
----------
0. Условные обозначения документа
1. Используемая конфигурации (GENERIC kernel)
2. Использование UserConfig для изменения настроек ядра FreeBSD
3. LINT - другие возможные конфигурации
4. Поддерживаемое оборудование
Смотри TROUBLE.TXT для Q&A в случае возникновения проблем с оборудованием.
==========================================================================
0. Условные обозначения документа
-- ------------------------------
Текст, вводимый пользователем, в этом руководстве выделяется подчеркиванием
при помощи символа `-' для отделения его от сообщений, выдаваемых компьютером.
1. Используемая (GENERIC) конфигурация
-- -----------------------------------
Следующая таблица содержит список всех устройств, которые присутствуют
в GENERIC ядре. Это необходимая часть операционной системы, которая
устанавливается в вашем главном разделе во время инсталляции. Сжатая
версия GENERIC ядра также используется на установочной дискете и в
при начальной загрузки DOS.
В таблице описываются различные параметры, используемые драйвером для
сообщения с оборудованием в вашей системе. Здесь также находятся четыре
параметра, хотя не каждый из них используется всеми устройствами:
Port Начальный I/O порт, используемый устройством, представлен в
шестнадцатеричной системе.
IOMem Нижний (или начальный) адрес памяти, используемый устройством,
также указан в шестнадцатеричной системе.
IRQ Прерывание, используемой устройством для предупреждения
пользователя о событии, указвается в десятичной системе.
DRQ Канал DMA (прямой доступ к памяти) используется устройством
для того, чтобы перемещать данные в основную память или из нее.
Указан в десятичной системе.
Если напротив данных в таблице стоит величина `n/a', это означает,
что рассматриваемый параметр не может быть применен к этому устройству.
Величина "dyn" означает, что правильная величина должна быть автоматически
определена ядром при загрузке системы и вам нет необходимости волноваться
об этом.
Если данные помечены *, это означает, что поддержка в настоящий момент
невозможна, но она будет задействована, когда диск будет подготовлен
для работы в рамках новой версии 4.0.
FreeBSD GENERIC kernel:
Port IRQ DRQ IOMem Description
---- --- --- ----- ---------------------------------
fdc0 3f0 6 2 n/a Floppy disk controller
ata0 170 14 n/a n/a ATA/ATAPI controller
ata1 170 15 n/a n/a ATA/ATAPI controller
atadisk0 n/a n/a n/a n/a ATA disk drives
atapicd0 n/a n/a n/a n/a ATAPI CDROM drives
atapifd0 n/a n/a n/a n/a ATAPI floppy drives
atapist0 n/a n/a n/a n/a ATAPI tape drives
adv0 n/a n/a n/a n/a AdvanSys Narrow SCSI controllers
adw0 n/a n/a n/a n/a AdvanSys Wide SCSI controllers
amd0 n/a n/a n/a n/a AMD 53C974 (Tekram DC390(T))
ncr0 n/a n/a n/a n/a NCR PCI SCSI controller
bt0 330 dyn dyn dyn Buslogic SCSI controller
aha0 330 dyn 5 dyn Adaptec 154x/1535 SCSI controller
ahb0 dyn dyn dyn dyn Adaptec 174x SCSI controller
ahc0 dyn dyn dyn dyn Adaptec 274x/284x/294x SCSI controller
aic0 340 11 dyn dyn Adaptec 152x/AIC-6360/AIC-6260 SCSI
controller
isp0 dyn dyn dyn dyn QLogic 10X0, 1240 Ultra SCSI, 1080/1280
Ultra2 SCSI, 12160 Ultra3 SCSI, 2X00
Fibre Channel SCSI controller
ncv dyn dyn n/a n/a NCR 53C500 based PC-Card SCSI
nsp dyn dyn n/a dyn Workbit Ninja SCSI-3 based PC-Card SCSI
stg dyn dyn n/a n/a TMC 18C30/50 based ISA/PC-Card SCSI
dpt0 dyn dyn n/a n/a DPT RAID SCSI controllers
amr0 dyn dyn n/a n/a AMI MegaRAID controllers
mlx0 dyn dyn n/a dyn Mylex DAC960 RAID controllers
twe0 dyn dyn n/a n/a 3ware Escalade RAID controllers
asr0 dyn dyn dyn dyn DPT SmartRaid V, VI, and
Adaptec SCSI RAID
mly0 dyn dyn dyn dyn Mylex AcceleRAID/eXtremeRAID
aac dyn dyn dyn dyn Adaptec FSA family PCI SCSI RAID
wt0 300 5 1 dyn Wangtek and Archive QIC-02/QIC-36
psm0 60 12 n/a n/a PS/2 Mouse
mcd0 300 10 n/a n/a Mitsumi CD-ROM
matcd0 230 n/a n/a n/a Matsushita/Panasonic CD-ROM
scd0 230 n/a n/a n/a Sony CD-ROM
sio0 3f8 4 n/a n/a Serial Port 0 (COM1)
sio1 2f8 3 n/a n/a Serial Port 1 (COM2)
ppc0 dyn 7 n/a n/a Printer ports
dc0 n/a n/a n/a n/a DEC/Intel 21143 cards and workalikes
de0 n/a n/a n/a n/a DEC DC21x40 PCI based cards
(including 21140 100bT cards)
ed0 280 10 dyn d8000 WD & SMC 80xx; Novell NE1000 &
NE2000; 3Com 3C503; HP PC Lan+
ep0 300 10 dyn dyn 3Com 3C509
ex0 dyn dyn dyn n/a Intel EtherExpress Pro/10 cards
fe0 300 dyn n/a n/a Allied-Telesyn AT1700, RE2000 and
Fujitsu FMV-180 series cards.
fxp0 dyn dyn n/a dyn Intel EtherExpress Pro/100B and
Intel PRO/100+ Management Adapter
ie0 300 10 dyn d0000 AT&T StarLAN 10 and EN100;
3Com 3C507; NI5210;
Intel EtherExpress (8/16,16[TP]) cards
lnc0 280 10 n/a dyn Lance/PCnet cards
(Isolan, Novell NE2100, NE32-VL,
some PCnet-PCI cards)
pcn0 dyn dyn n/a dyn AMD PCnet/FAST, PCnet/FAST+,
PCnet/FAST III, PCnet/PRO, PCnet/Home,
and HomePNA cards
rl0 dyn dyn n/a dyn RealTek 8129/8139 Fast Ethernet
sf0 dyn dyn n/a dyn Adaptec AIC-6915 Fast Ethernet
sis0 dyn dyn n/a dyn SiS 900/SiS 7016 Fast Ethernet
sn0 0x300 10 n/a n/a SMC 91xx Ethernet
ste0 dyn dyn n/a dyn Sundance ST201 Fast Ethernet
tl0 dyn dyn n/a dyn TI TNET100 'ThunderLAN' cards.
tx0 dyn dyn n/a dyn SMC 9432 'Epic' Fast Ethernet
wb0 dyn dyn n/a dyn Winbond W89C840F PCI based cards.
vr0 dyn dyn n/a dyn VIA VT3043/VT86C100A PCI based cards.
vx0 dyn dyn n/a dyn 3Com 3c59x ((Fast) Etherlink III)
xe0 dyn dyn n/a dyn Xircom CreditCard adapters(16bit)
xl0 dyn dyn n/a dyn 3Com 3c900, 3c905, 3c905B, 3c905C,
3c980, 3cSOHO100 ((Fast) Etherlink XL)
cs0 0x300 dyn n/a n/a Crystal Semiconductor CS89x0-based
cards.
--- Конец таблицы ---
Иногда бывает так, что оборудование на вашем компьютере не подходит под
установки, указанные в таблице, и изделие, из-за которого возник конфликт,
стоит без отметки "dyn". В этом случае вам придется либо переконфигурировать
ваше оборудование, либо воспользоваться UserConfig для того, чтобы
переконфигурировать ядро (смотри следующий раздел).
Если настройки не подходят, ядро может не обнаружить или не получить
надежный доступ к устройствам системы.
2. Применение UserConfig для изменения настроек ядра FreeBSD
-- ---------------------------------------------------------
Ядро FreeBSD на установочной дискете содержит драйвера для всего списка
оборудования, которое предположительно может использоваться для установки
системы в разнообразной комбинации. К сожалению, драйвера ядра не всегда могут
точно определить некоторые устройства, а для других, процесс определения
может вызвать необратимые последствия.
Чтобы облегчить этот процесс, во FreeBSD предусмотрен UserConfig. С его
помощью пользователь может конфигурировать и блокировать драйвера
устройств до того, как ядро будет загружено, избегая потенциальных
конфликтов и устраняя необходимость переконфигурировать оборудование
под настройки драйвера.
Как только FreeBSD будет установлена, изменения, внесенные при помощи
UserConfig, останутся в памяти, чтобы их не пришлось вносить каждый раз
заново.
Очень важно заблокировать не связанные с системой драйвера для того,
чтобы свести к минимуму возможность помех, способных вызвать труднорешимые
проблемы.
UserConfig имеет возможность интерфейса командной строки для пользователей,
у которых serial консоль или которым необходим ввод из командной строки, и
полноэкранный (visual) интерфейс, который позволяет конфигурировать систему
при помощи раскрывающихся меню.
Вот пример того, как выглядит UserConfig на экране в режиме 'visual':
---Active Drivers---------------------------10 Conflicts------Dev---IRQ--Port--
Storage : (Collapsed)
Network :
NE1000,NE2000,3C503,WD/SMC80xx Ethernet adapters CONF ed0 5 0x280
NE1000,NE2000,3C503,WD/SMC80xx Ethernet adapters CONF ed1 5 0x300
Communications : (Collapsed)
Input : (Collapsed)
Multimedia :
---Inactive Drivers-------------------------------------------Dev--------------
Storage :
Network : (Collapsed)
Communications :
Input :
Multimedia :
---Parameters-for-device-ed0---------------------------------------------------
Port address : 0x280 Memory address : 0xd8000
IRQ number : 5 Memory size : 0x2000
Flags : 0x0000
-------------------------------------------------------------------------------
IO Port address (Hexadecimal, 0x1-0x2000)
[TAB] Change fields [Q] Save device parameters
Экран разделен на четыре секции :
- Активные драйверы. Здесь приведены драйверы, которые в настоящий
момент задействованы, а также их основные параметры.
- Неактивные драйверы. Эти драйверы присутствуют, но не задействованы.
- Поле редактирования параметров. Используется для изменения
параметров драйвера.
- Помощь. Здесь показана подсказка по работе с клавиатурой.
Один из Активных и Неактивных листов всегда используется, и текущие
данные ярко выделены. Если в списке больше данных, чем может быть
выведено на экран, их можно прокручивать. Панель можно передвигать
вверх-вниз при помощи курсорных клавиш, а также двигаться между списками
при помощи клавиши ТАВ.
Драйверы в Активном списке могут быть с пометкой "CONF". Это указывает
на то, что один или более параметров находится в конфликте с другим
устройством, а также указывает на потенциальные проблемы. Общее количество
конфликтов отображено сверху экрана.
Как правило, конфликтов следует избегать путем блокирования конфликтных
устройств, не присутствующих в системе, или изменяя их конфигурацию так,
чтобы они подходили под установленное оборудование.
В списках, драйверы группируются по их основным функциям. Группы могут
быть 'Collapsed' для того, чтобы упростить изображение (это установочное
состояние для всех групп). Если группа свернута, она будет стоять с
пометкой '(Collapsed)' в списке, как показано выше. Для того, чтобы
расширить группу Collapsed, расположите выделенную панель над заголовком
группы и нажмите Enter. Чтобы снова ее свернуть, повторите действия.
Когда драйвер устройства в Активном списке выделен, его полные параметры
отображены в области Редактирования параметров. Обратите внимание на то,
что не все драйверы используют все возможные параметры, а некоторое
поддерживаемое драйверами оборудование может не использовать все
поддерживаемые драйвером параметры.
Чтобы заблокировать драйвер, зайдите в Активный список, расширьте группу, в
которой он находится, выделите драйвер и нажмите Del. Драйвер переместится
в свою группу в Неактивном листе. (Если группа свернута или ее нет на
экране, вы можете не увидеть новое местоположение драйвера.)
Чтобы активизировать драйвер, зайдите в Неактивный список, расширьте группу,
в которой он находится, выделите драйвер и нажмите Enter. Выделение
переместится в Активный список, а только что активизированный вами драйвер
будет выделен и готов к конфигурации.
Чтобы сконфигурировать драйвер, зайдите в Активный список, расширьте группу
в которой он находится, выделите драйвер и нажмите Enter. Курсор переместится
в область Редактирования параметров устройства которые могут быть
изменены.
Во время редактирования параметров клавиша ТАВ и курсорные клавиши могут быть
использованы для перемещения между полями. Большинство цифровых величин (кроме
IRQ) вводятся в шестнадцатеричной системе, как это указано при помощи '0x' в
начале поля. Допустимые для данного поля величины показаны в области Key Help,
когда поле активно.
Чтобы закончить конфигурацию драйвера, нажмите 'Q'.
Обратите внимание, что устройства PCI, Microchannel и EISA могут быть тщательно
проверены, и потому они не представлены в таблице выше. Их установки не могут
быть изменены при помощи UserConfig.
3. LINT - другие возможные конфигурации
-- ------------------------------------
Следующие драйверы не присутствуют в GENERIC ядре, но остаются доступными для
тех, кто хочет скомпилировать пользовательское ядро (смотри раздел 6 FreeBSD.FAQ).
Файл конфигурации LINT (/sys/i386/conf/LINT) также содержит прототипы данных
практически для всех устройств, поддерживаемых FreeBSD. Эти данные можно
также использовать в качестве ссылок.
Названия устройств и короткое описание каждого указаны ниже. Номера портов
и т.п. здесь не имеют значения, поскольку вам в любом случае нужно
скомпилировать ваше ядро. После этого вы получите доступ к этим устройствам
и таким образом, сумеете уже в процессе настроить адреса так, чтобы они
подходили под ваше оборудование. Файл LINT содержит прототипы данных для
всех устройств, указанных ниже; вы легко можете их вырезать и вставить в
свой файл (или просто скопировать LINT в свое ядро и отредактировать его по
собственному усмотрению):
ata: Alternate high-performance driver for IDE controllers
ctx: Cortex-I frame grabber
cx: Cronyx/Sigma multiport sync/async
cy: Cyclades high-speed serial driver
el: 3Com 3C501
fea: DEC DEFEA EISA FDDI adapter
fpa: DEC DEFPA PCI FDDI adapter
gp: National Instruments AT-GPIB and AT-GPIB/TNT board
gsc: Genius GS-4500 hand scanner
gus: Gravis Ultrasound - Ultrasound, Ultrasound 16, Ultrasound MAX
gusxvi: Gravis Ultrasound 16-bit PCM
hea: Efficient ENI-155p ATM PCI adapter
hfa: FORE PCA-200E ATM PCI adapter
isic: isdn4bsd Siemens ISDN Chipset driver
joy: Joystick
labpc: National Instrument's Lab-PC and Lab-PC+
meteor: Matrox Meteor frame-grabber card
bktr: Brooktree Bt848 / Bt 878 based frame-grabber cards.
mpu: Roland MPU-401 stand-alone card
mse: Microsoft, Logitech, ATI bus mouse ports
mss: Microsoft Sound System
opl: Yamaha OPL-2 and OPL-3 FM - SB, SB Pro, SB 16, ProAudioSpectrum
pas: ProAudioSpectrum PCM and MIDI
pca: PCM audio ("/dev/audio") through your PC speaker
pcm: PCM audio on most modern PCI/ISA audio codecs
psm: PS/2 mouse port
rc: RISCom/8 multiport card
sb: SoundBlaster PCM - SoundBlaster, SB Pro, SB16, ProAudioSpectrum
sbmidi: SoundBlaster 16 MIDI interface
sbxvi: SoundBlaster 16
si: Specialix SI/XIO/SX (old and enhanced ISA, PCI, EISA) serial
sym: Alternate high-performance driver for NCR/LSI Logic SCSI controllers
spigot: Creative Labs Video Spigot video-acquisition board
uart: Stand-alone 6850 UART for MIDI
wds: Western Digital WD7000 IDE
--- конец списка ---
4. Поддерживаемое оборудование
-- ---------------------------
В настоящий момент FreeBSD используется на разнообразных устройствах ISA,
VLB, EISA, Microchannel и шина PCI на базе PC, от 386sx до машин класса
Pentium (хотя 386sx не рекомендуется). Предусмотрены также поддержка для
групповых конфигураций драйвера IDE, различные контроллеры SCSI, сеть
и серийные карты.
Ниже идет список всех известных внешних устройств, которые работают с
FreeBSD. Другие конфигурации также могут работать, просто мы еще не
владеем достоверной информацией на этот счет. Последние версии системы
поддерживают более широкий спектр оборудования. Имейте ввиду,
данный список взят для конкретной версии системы FreeBSD 4.3-RELEASE:
4.1. Контроллеры дисков
---- ------------------
IDE
ATA controllers:
Acerlabs Aladdin
AMD 756
CMD 646
Cypress 82C693
HighPoint HPT366
HighPoint HPT370
Intel PIIX
Intel PIIX3
Intel PIIX4
Intel ICH
Intel ICH2
Promise Fasttrak-33
Promise Fasttrak-66
Promise Fasttrak-100
Promise Ultra-33
Promise Ultra-66
Promise Ultra-100
SiS 5591
VIA 82C586
VIA 82C686a
VIA 82C686b
Adaptec 1535 ISA SCSI controllers
Adaptec 154x series ISA SCSI controllers
Adaptec 174x series EISA SCSI controller in standard and enhanced mode.
Adaptec 274X/284X/2920C/294x/2950/19160/29160/3940/3950/39160
Narrow/Wide/Twin series EISA/VLB/PCI SCSI controllers.
Adaptec AIC7850, AIC7860, AIC7880, AIC789x, on-board SCSI controllers.
Adaptec 1510 series ISA SCSI controllers (not for bootable devices)
Adaptec 152x series ISA SCSI controllers
Adaptec AIC-6260 and AIC-6360 based boards, which includes the AHA-152x
and SoundBlaster SCSI cards.
Adaptec 2100S, 2400A, 3200S, and 3400S SCSI RAID controllers.
Adaptec FSA family RAID controllers:
Adaptec AAC-2622
Adaptec AAC-364
Adaptec AAC-3642
Dell PERC 2/QC
Dell PERC 2/Si
Dell PERC 3/Di
Dell PERC 3/QC
Dell PERC 3/Si
HP NetRAID-4M
AdvanSys SCSI controllers (все модели).
BusLogic MultiMaster контроллеры:
[ Обратите внимание, что адаптеры BusLogic/Mylex "Flashpoint" еще НЕ
поддерживаются ]
BusLogic MultiMaster "W" Series Host Adapters:
BT-948, BT-958, BT-958D
BusLogic MultiMaster "C" Series Host Adapters:
BT-946C, BT-956C, BT-956CD, BT-445C, BT-747C, BT-757C, BT-757CD, BT-545C,
BT-540CF
BusLogic MultiMaster "S" Series Host Adapters:
BT-445S, BT-747S, BT-747D, BT-757S, BT-757D, BT-545S, BT-542D, BT-742A,
BT-542B
BusLogic MultiMaster "A" Series Host Adapters:
BT-742A, BT-542B
AMI FastDisk controllers и имитации настоящих BusLogic MultiMaster
также поддерживаются.
DPT SmartCACHE Plus, SmartCACHE III, SmartRAID III, SmartCACHE IV и
SmartRAID IV SCSI/RAID контроллеры также поддерживаются.
DPT SmartRAID V и VI SCSI RAID controllers:
PM1554, PM2554, PM2654, PM2865, PM2754, PM3755, PM3757
AMI MegaRAID Express and Enterprise family RAID controllers:
MegaRAID Series 418
MegaRAID Enterprise 1200 (Series 428)
MegaRAID Enterprise 1300 (Series 434)
MegaRAID Enterprise 1400 (Series 438)
MegaRAID Enterprise 1500 (Series 467)
MegaRAID Enterprise 1600 (Series 471)
MegaRAID Elite 1500 (Series 467)
MegaRAID Elite 1600 (Series 493)
MegaRAID Express 100 (Series 466WS)
MegaRAID Express 200 (Series 466)
MegaRAID Express 300 (Series 490)
MegaRAID Express 500 (Series 475)
Dell PERC
Dell PERC 2/SC
Dell PERC 2/DC
Dell PERC 3/DCL
HP NetRAID-1si
HP NetRAID-3si
HP Embedded NetRAID
Поддерживается загрузка с этих контроллеров.
Mylex DAC960 и DAC1100 RAID контроллеры с 2.x, 3.x, 4.x и 5.x
встроенным программным обеспечением:
DAC960P
DAC960PD
DAC960PDU
DAC960PL
DAC960PJ
DAC960PG
AcceleRAID 150
AcceleRAID 250
eXtremeRAID 1100
Этот список включает в себя контроллеры, которые продаются Digital/Compaq
в Alpha системах в the StorageWorks family, напр. KZPSC, KZPAC. Адаптеры
EISA не поддерживаются.
Mylex PCI to SCSI RAID контроллеры с 6.x встроенным программным
обеспечением:
AcceleRAID 160
AcceleRAID 170
AcceleRAID 352
eXtremeRAID 2000
eXtremeRAID 3000
Совместимые контроллеры Mylex, не указанные в списке, должны работать,
но еще не проверены.
3ware Escalade ATA RAID контроллеры. Все члены серий 5000, 6000, и 7000
поддерживаются.
Контроллеры Qlogic и их модели:
Qlogic 1020, 1040 SCSI и контроллеры Ultra SCSI
Qlogic 1240 dual Ultra SCSI контроллеры
Qlogic 1080 Ultra2 LVD и 1280 Dual Ultra2 LVD контроллеры
Qlogic 12160 Ultra3 LVD контроллеры
Qlogic 2100 и Qlogic 2200 Fibre Channel SCSI контроллеры
Performance Technology SBS440 ISP1000 модели
Performance Technology SBS450 ISP1040 модели
Performance Technology SBS470 ISP2100 модели
Antares Microsystems P-0033 ISP2100 модели
SymBios (бывшие NCR) 53C810, 53C810a, 53C815, 53C820, 53C825a, 53C860,
53C875, 53C875e, 53C875j, 53C885, 53C895 и 53C896 PCI SCSI контроллеры:
ASUS SC-200
Data Technology DTC3130 (все модели)
DawiControl DC2976UW
Diamond FirePort (все)
NCR cards (все)
Symbios cards (все)
Tekram DC390W, 390U и 90F
Tyan S1365
NCR 53C500 based PC-Card SCSI контроллеры:
IO DATA PCSC-DV
KME KXLC002(TAXAN ICD-400PN, etc.), KXLC004
Macnica Miracle SCSI-II mPS110
Media Intelligent MSC-110, MSC-200
NEC PC-9801N-J03R
New Media Corporation BASICS SCSI
Qlogic Fast SCSI
RATOC REX-9530, REX-5572 (только как SCSI)
TMC 18C30, 18C50 базированные ISA/PC-Card SCSI контроллеры:
Future Domain SCSI2GO
IBM SCSI PCMCIA Card
ICM PSC-2401 SCSI
Melco IFC-SC
RATOC REX-5536, REX-5536AM, REX-5536M, REX-9836A
DTC 3290 EISA SCSI контроллер в 1542 режиме эмуляции.
Tekram DC390 и DC390T контроллеры (также могут быть и другие карты на
базе AMD 53c974).
Workbit Ninja SCSI-3 на базе PC-Card SCSI контроллеров:
Alpha-Data AD-PCS201
IO DATA CBSC16
Во всех поддерживаемых контроллерах SCSI, обеспечена поддержка для
SCSI-I & внешнее оборудование SCSI-II, включая жесткие диски,
оптические диски, лентопротяжное устройства (включая DAT и 8mm Exabyte),
средние чейнджеры, процессорные выходные устройства и CDROM драйверы.
Устройства WORM, поддерживающие команды CDROM, поддерживаются CDROM
драйвером только для доступа в режиме read-only. WORM/CD-R/CD-RW
поддержка записи обеспечивается cdrecord, находящейся в портах.
Следующие CD-ROM типы систем поддерживаются в настоящее время:
(cd) SCSI interface (также включает SoundBlaster SCSI)
(matcd) Matsushita/Panasonic (Creative SoundBlaster) proprietary
interface (562/563 models)
(scd) Sony proprietary interface (все модели)
(acd) ATAPI IDE interface
Неподдерживаемые драйверы могут работать на вашем оборудовании, а могут и
не работать:
(mcd) Mitsumi proprietary CD-ROM interface (все модели)
4.2. Сетевые карты
---- -------------
Adaptec Duralink PCI Fast Ethernet адаптеры на базеb Adaptec
AIC-6915 Fast Ethernet controller chip, всключая следующие:
ANA-62011 64-bit single port 10/100baseTX adapter
ANA-62022 64-bit dual port 10/100baseTX adapter
ANA-62044 64-bit quad port 10/100baseTX adapter
ANA-69011 32-bit single port 10/100baseTX adapter
ANA-62020 64-bit single port 100baseFX adapter
Allied-Telesyn AT1700 и RE2000 карты
Alteon Networks PCI Gigabit Ethernet NICs на основе Tigon 1 и Tigon 2
chipsets, включая следующие:
Alteon AceNIC (Tigon 1 and 2)
Alteon AceNIC 1000baseT (Tigon 2)
3Com 3c985-SX (Tigon 1 and 2)
Netgear GA620 (Tigon 2)
Netgear GA620T (Tigon 2, 1000baseT)
Silicon Graphics Gigabit Ethernet
DEC/Compaq EtherWORKS 1000
NEC Gigabit Ethernet
Farallon PN9000SX
AMD PCnet/PCI (79c970 & 53c974 or 79c974)
AMD PCnet/FAST, PCnet/FAST+, PCnet/FAST III, PCnet/PRO,
HomePCI, и HomePNA.
SMC Elite 16 WD8013 Ethernet interface, и большинство других WD8003E,
WD8003EBT, WD8003W, WD8013W, WD8003S, WD8003SBT и WD8013EBT
based clones. SMC Elite Ultra также поддерживается.
RealTek 8129/8139 Fast Ethernet NICs, включая следующие:
Allied Telesyn AT2550
Allied Telesyn AT2500TX
Genius GF100TXR (RTL8139)
NDC Communications NE100TX-E
OvisLink LEF-8129TX
OvisLink LEF-8139TX
Netronix Inc. EA-1210 NetEther 10/100
KTX-9130TX 10/100 Fast Ethernet
Accton "Cheetah" EN1207D (MPX 5030/5038; RealTek 8139 clone)
SMC EZ Card 10/100 PCI 1211-TX
Lite-On 82c168/82c169 PNIC Fast Ethernet NICs, включая следующие:
LinkSys EtherFast LNE100TX
NetGear FA310-TX Rev. D1
Matrox FastNIC 10/100
Kingston KNE110TX
Macronix 98713, 98713A, 98715, 98715A и 98725 Fast Ethernet NICs
Accton EN1217 (98715A)
Adico AE310TX (98715A)
Compex RL100-TX
CNet Pro120A (98713 or 98713A)
CNet Pro120B (98715)
NDC Communications SFA100A (98713A)
SVEC PN102TX (98713)
Macronix/Lite-On PNIC II LC82C115 Fast Ethernet NICs, включая следующие:
LinkSys EtherFast LNE100TX Version 2
Winbond W89C840F Fast Ethernet NICs, включая следующие:
Trendware TE100-PCIE
VIA Technologies VT3043 "Rhine I" и VT86C100A "Rhine II" Fast Ethernet
NICs, включая следующие:
Hawking Technologies PN102TX
D-Link DFE-530TX
AOpen/Acer ALN-320
Silicon Integrated Systems SiS 900 и SiS 7016 PCI Fast Ethernet NICs
Sundance Technologies ST201 PCI Fast Ethernet NICs, включая следующие:
D-Link DFE-550TX
SysKonnect SK-984x PCI Gigabit Ethernet cards, включая следующие:
SK-9841 1000baseLX single mode fiber, single port
SK-9842 1000baseSX multimode fiber, single port
SK-9843 1000baseLX single mode fiber, dual port
SK-9844 1000baseSX multimode fiber, dual port
Texas Instruments ThunderLAN PCI NICs, включая следующие:
Compaq Netelligent 10, 10/100, 10/100 Proliant, 10/100 Dual-Port
Compaq Netelligent 10/100 TX Embedded UTP, 10 T PCI UTP/Coax, 10/100 TX UTP
Compaq NetFlex 3P, 3P Integrated, 3P w/ BNC
Olicom OC-2135/2138, OC-2325, OC-2326 10/100 TX UTP
Racore 8165 10/100baseTX
Racore 8148 10baseT/100baseTX/100baseFX multi-personality
ADMtek AL981-based PCI Fast Ethernet NICs
ADMtek AN985-based PCI Fast Ethernet NICs
ADMtek Inc. AN986-based USB Ethernet NICs, включая следующие:
LinkSys USB100TX
Billionton USB100
Melco Inc. LUA-TX
D-Link DSB-650TX
SMC 2202USB
CATC USB-EL1210A-based USB Ethernet NICs, включая следующие:
CATC Netmate
CATC Netmate II
Belkin F5U111
Kawasaki LSI KU5KUSB101B-based USB Ethernet NICs, включая следующие:
LinkSys USB10T
Entrega NET-USB-E45
Peracom USB Ethernet Adapter
3Com 3c19250
ADS Technologies USB-10BT
ATen UC10T
Netgear EA101
D-Link DSB-650
SMC 2102USB
SMC 2104USB
Corega USB-T
ASIX Electronics AX88140A PCI NICs, включая следующие:
Alfa Inc. GFC2204
CNet Pro110B
DEC EtherWORKS III NICs (DE203, DE204, and DE205)
DEC EtherWORKS II NICs (DE200, DE201, DE202, and DE422)
DEC DC21040, DC21041, or DC21140 based NICs (SMC Etherpower 8432T, DE245, etc)
DEC FDDI (DEFPA/DEFEA) NICs
DEC/Intel 21143 based Fast Ethernet NICs, включая следующие:
DEC DE500-BA
Compaq Presario 7900 series built-in Ethernet
D-Link DFE-570TX
Kingston KNE100TX
LinkSys EtherFast 10/100 Instant GigaDrive built-in Ethernet
Davicom DM9100 and DM9102 PCI Fast Ethernet NICs, включая следующие:
Jaton Corporation XPressNet
Efficient ENI-155p ATM PCI
FORE PCA-200E ATM PCI
Fujitsu MB86960A/MB86965A, включая следующие:
CONTEC C-NET(PC)C Ethernet
Eiger Labs EPX-10BT
Fujitsu FMV-J182, FMV-J182A, MBH10302, MBH10303 Ethernet PCMCIA
Fujitsu Towa LA501 Ethernet
HITACHI HT-4840-11
NextCom J Link NC5310
RATOC REX-5588, REX-9822, REX-4886, REX-R280
TDK LAK-CD021, LAK-CD021A, LAK-CD021BX
HP PC Lan+ cards (номера моделей: 27247B и 27252A).
Intel EtherExpress (не рекомендуются из-за нестабильности драйвера)
Intel EtherExpress Pro/10
Intel EtherExpress Pro/100B PCI Fast Ethernet
Intel PRO/100+ Management Adapter
Intel Gigabit Ethernet (PRO/1000)
Isolan AT 4141-0 (16 bit)
Isolink 4110 (8 bit)
Novell NE1000, NE2000, и NE2100 Ethernet интерфейс.
PCI сетевые карты, эмулирующие NE2000: RealTek 8029, NetVin 5000,
Winbond W89C940, Surecom NE-34, VIA VT86C926, etc.
3Com 3C501 карты
3Com 3C503 Etherlink II
3Com 3C507 Etherlink 16/TP
3Com 3C509, 3C579,
3C589/589B/589C/589D/589E/XE589ET/574TX/574B (PC-card/PCMCIA),
3C590/592/595/900/905/905B/905C PCI,
3C556/556B MiniPCI,
и EISA (Fast) Etherlink III / (Fast) Etherlink XL
3Com 3c980/3c980B Fast Etherlink XL server adapter
3Com 3cSOHO100-TX OfficeConnect adapter
NE2000 compatible PC-Card (PCMCIA) Ethernet/FastEthernet карты,
включая следующие:
AR-P500 Ethernet card
Accton EN2212/EN2216/UE2216(OEM)
Allied Telesis CentreCOM LA100-PCM_V2
AmbiCom 10BaseT card
BayNetworks NETGEAR FA410TXC Fast Ethernet
CNet BC40 adapter
COREGA Ether PCC-T/EtherII PCC-T/FEther PCC-TXF/PCC-TXD
Compex Net-A adapter
CyQ've ELA-010
D-Link DE-650/660
Danpex EN-6200P2
ELECOM Laneed LD-CDL/TX
IO DATA PCLA/TE, PCET/TX, PCET/TX-R
IBM Creditcard Ethernet I/II
IC-CARD Ethernet/IC-CARD+ Ethernet
Linksys EC2T/PCMPC100,EtherFast 10/100 PC Card (PCMPC100,V2,V3)
Melco LPC-T/LPC2-T/LPC2-TX/LPC3-TX/LPC3-CLX
NDC Ethernet Instant-Link
National Semiconductor InfoMover NE4100
Network Everywhere Ethernet 10BaseT PC Card
Planex FNW-3600-T
Socket LP-E
Surecom EtherPerfect EP-427
TDK LAK-CD031,Grey Cell GCS2000 Ethernet Card
Telecom Device SuperSocket RE450T
Megahertz X-Jack Ethernet PC-Card CC-10BT
Xircom CreditCard adapters(16bit) and workalikes
Accton EN2226/Fast EtherCard (16-bit verison)
Compaq Netelligent 10/100 PC Card
Intel EtherExpress PRO/100 Mobile Adapter (16-bit verison)
Xircom 10/100 Network PC Card adapter
Xircom Realport card + modem(Ethernet part)
Xircom CreditCard Ethernet 10/100
Xircom CreditCard 10Base-T "CreditCard Ethernet Adaptor IIps" (PS-CE2-10)
Xircom CreditCard Ethernet 10/100 + modem (Ethernet part)
National Semiconductor DP8393X (SONIC) Ethernet cards
NEC PC-9801-83, -84, -103, and -104
NEC PC-9801N-25 and -J02R
4.3. USB
---- ---
Поддерживается ряд внешних устройств USB. Благодаря родовой природе
большинства устройств USB, любое устройство данного класса (за редким
исключением) будет поддерживаться даже в том случае, если оно здесь
не указано.
USB клавиатура.
USB мышь.
USB принтеры.
USB концентраторы.
USB Ethernet контроллеры.
USB Host Controllers:
ALi Aladdin-V.
AMD-756.
CMD Tech 670 & 673.
Intel 82371SB (PIIX3).
Intel 82371AB и EB chipsets (PIIX4).
NEC uPD 9210.
OPTi 82C861 (FireLink).
SiS 5571.
VIA 83C572 USB.
и любой другой соответствующий UHCI или OHCI набор микросхем материнской
платы (без исключений).
PCI plug-in USB host controllers:
ADS Electronics PCI сменная карта (2 порта).
Entrega PCI сменная карта (4 порта).
Особые устройства, которые должны работать (смотри выше поддерживаемые
устройства USB Ethernet):
Флоппи-дискеты/жесткие диски/CDROMы/Zip драйверы/т.д.:
Iomega USB Zip 100Mb (простейшая поддержка).
Matshita CF-VFDU03 флоппи-дискета.
Microtech USB-SCSI-HD 50 USB to SCSI cable.
Panasonic floppy drive.
Y-E Data floppy drive (720/1.44/2.88Mb).
Концентраторы:
Andromeda hub.
MacAlly self powered hub (4 ports).
NEC hub.
Клавиатура:
Apple iMac keyboard.
BTC BTC7935 keyboard with PS/2 mouse port.
Cherry G81-3504 keyboard.
Logitech M2452 keyboard.
MacAlly iKey keyboard.
Microsoft keyboard.
Мышь:
Agiler Mouse 29UO.
Apple iMac Mouse.
Belkin Mouse.
Chic mouse.
Cypress mouse.
Genius Niche mouse.
Kensington Mouse-in-a-Box.
Logitech wheel mouse (3 кнопки).
Logitech PS/2 / USB mouse (3 кнопки).
MacAlly mouse (3 кнопки).
Microsoft IntelliMouse (3 кнопки).
Trust Ami Mouse (3 кнопки).
Адаптеры к принтерам:
ATen parallel printer adapter.
Belkin F5U002 parallel printer adapter.
Entrega USB-to-parallel printer adapter.
Сканеры:
Perfection 636U
HP ScanJet 4100C, 5200C, 6300C
Модемы:
3Com 5605 Modem
Другое:
ActiveWire I/O Board.
4.4. ISDN (European DSS1 [Q.921/Q.931] protocol)
---- -------------------------------------------
Asuscom ISDNlink 128K PnP
AVM A1
AVM Fritz!Card classic
AVM Fritz!Card PCI
Creatix ISDN-S0/8
Creatix ISDN-S0/16
Creatix ISDN-S0 PnP
Dr.Neuhaus Niccy 1008
Dr.Neuhaus Niccy 1016
Dr.Neuhaus Niccy GO@ (ISA PnP)
ELSA QuickStep 1000pro ISA
ELSA MicroLink ISDN/PCI (same as ELSA QuickStep 1000pro PCI)
ELSA PCC-16
Sagem Cybermod (ISA PnP)
Sedlbauer Win Speed
Siemens I-Surf 2.0
Teles S0/8
Teles S0/16
Teles S0/16.3 ("c" Versions - такие как 16.3c - не поддерживаются!)
Teles S0/16.3 PnP
4.5. Разное
---- ------
AST 4 port serial card using shared IRQ.
ARNET 8 port serial card using shared IRQ.
ARNET (now Digiboard) Sync 570/i high-speed serial.
Boca BB1004 4-Port serial card (Модемы НЕ поддерживаются)
Boca IOAT66 6-Port serial card (Модемы поддерживаются)
Boca BB1008 8-Port serial card (Модемы НЕ поддерживаются)
Boca BB2016 16-Port serial card (Модемы поддерживаются)
Comtrol Rocketport card.
Cyclades Cyclom-y Serial Board.
STB 4 port card using shared IRQ.
SDL Communications Riscom/8 Serial Board.
SDL Communications RISCom/N2 b N2pci high-speed sync serial boards.
Specialix SI/XIO/SX multiport serial cards, как с более старой
SIHOST2.x, так и с новой "расширенной" (на основе transputer, aka JET)
host cards.
Поддерживаются ISA, EISA и PCI.
Stallion multiport serial boards: EasyIO, EasyConnection 8/32 & 8/64,
ONboard 4/16 и Brumby.
HP4020, HP6020, Philips CDD2000/CDD2660 и Plasmon CD-R drives.
Bus mice
PS/2 mice
Standard PC Joystick
X-10 power controllers
GPIB и Transputer drivers.
Genius и Mustek ручные сканеры.
Lucent Technologies WaveLAN/IEEE 802.11 PCMCIA и ISA на стандартной
скорости (2Mbps) и турбо-скорости (6Mbps) беспроводные сетевые адаптеры
и workalikes
3COM 3crwe737A AirConnect Wireless LAN PC Card
Cabletron RoamAbout 802.11 DS
Compaq WL100
Corega KK Wireless LAN PCC-11, PCCA-11
Laneed Wireless card
ELECOM Air@Hawk/LD-WL11/PCC
Farallon Skyline 11Mbps Wireless
ICOM SL-1100
Intel PRO/Wireless 2011 LAN PC Card
IO Data WN-B11/PCM
Melco Airconnect WLI-PCM-L11
NCR WaveLAN/IEEE 802.11
NEC Wireless Card CMZ-RT-WP, PC-WL/11C, PK-WL001
PLANEX GeoWave/GW-NS110
TDK LAK-CD011WL
Примечание: ISA версии этих адаптеров на самом деле являются картами
PCMCIA в сочетании с дополнительной картой ISA к PCMCIA, поэтому оба вида
устройств работают с одним и тем же драйвером.
Беспроводные адаптеры Aironet 4500/4800 серии 802.11. PCMCIA, PCI и ISA
все поддерживачтся.
Cisco Systems Aironet 340 Series (включая 340, 341, и 342 модели)
11Mbps 802.11 ьеспроводные NIC
Webgear Aviator 2.4GHz беспроводные адаптеры.
Toshiba Mobile HDD MEHDD20A (Тип II)
Panasonic Flash ATA BN-040ABP3
Hewlett Packard M820e (CD-writer)
4.6. Микроканал
---- ------------
Экспериментальная поддержка систем Microchannel - новшество в FreeBSD 4.0
Драйверы с поддержкой внешних устройств Microchannel:
aha: Adaptec AHA-1640 SCSI контроллер
bt: Buslogic BT-640A и Storage Dimensions SDC3211 SCSI контроллеры
ep: 3Com 3C529 сетевой адаптер
4.7. Мультимедия
---- -----------
Adlib, SoundBlaster, SoundBlaster Pro, ProAudioSpectrum, Gravis UltraSound
и Roland MPU-401 злуковые карты.
(by Voxware)
Advance Asound 100, 110 и Logic ALS120
C-Media CMI-8x38
Crystal Semiconductor CS461x/462x/428x
Crystal Semiconductor CS4281
ENSONIQ AudioPCI ES1370/1371
ESS ES1868, ES1869, ES1879 и ES1888
ESS Maestro-1, Maestro-2, и Maestro-2E
ESS Maestro-3/Allegro
ForteMedia fm801
Gravis UltraSound MAX/PnP
MSS/WSS Compatible DSPs
NeoMagic 256AV/ZX
OPTi 931/82C931
SoundBlaster, Soundblaster Pro, Soundblaster AWE-32, Soundblaster AWE-64
Trident 4DWave DX/NX
VIA Technologies VT82C686A
Yamaha DS1 и DS1e
(by newpcm)
Примечание: из-за лицензионных ограничений, драйвер Maestro3/Allegro
не может быть скомпиллирован в ядро. чтобы использовать этот драйвер,
добавьте следующую строку к /boot/loader.conf:
maestro3_load="YES"
Matrox Meteor Video фрейм граббер
Creative Labs Video Spigot фрейм граббер
Cortex1 фрейм граббер
Различные фрейм грабберы основаны на Brooktree Bt848 и Bt878 chip.
Нажатие на [ENTER] возвращает нас к Меню Документации.
