Subject: VPN между Solaris 10 (sparc64) и OpenBSD 4.3 (i386)

Попался мне тут на тестирование Sun Sparc Enterprise T2000, захотелось мне на него OpenBSD
взгромоздить, но не судьба, не работает пока что OpenBSD с его контролером SAS.

И решил я подружить его родную ОС (SunOS t2000 5.10 Generic_127127-11 sun4v sparc SUNW,
Sun-Fire-T200) с OpenBSD 4.3 GENERIC i386 на предмет VPN-IPSec

VPN строится в режиме туннеля между локальными сетями.
И вот что из этого получилось, по мотивам документации с doscs.sun.com:
VPN between Solaris 10 (sparc64) and OpenBSD 4.3 (i386) with IPSec by Using Tunnels in Tunnel
Mode with manually IPsec Security Associations

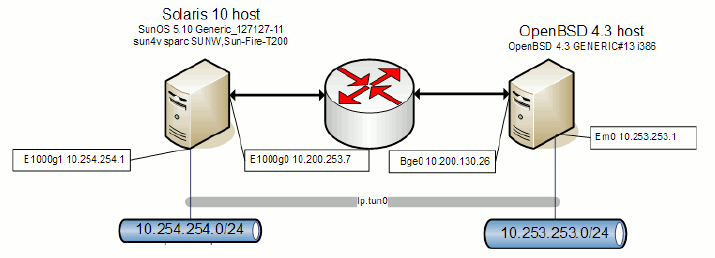

Схема стенда.


Курсивом будут выделены значимые места в конфигурационных файлах.
Ключи шифрования, аутентификации и SPI намерено сделаны такими что-бы было более наглядно что
куда и на какой стороне прописывается


На стороне Solaris

Редактируем /etc/inet/secret/ipseckeys

        flush all
        add esp spi 0x10000001 src 10.200.253.7 isrc 10.254.254.0/24 dst 10.200.130.26 idst 10.253.253.0/24 \
        encr_alg AES auth_alg SHA encrkey \
        00000000000000000000000000000000 authkey 0000000000000000000000000000000000000000
        add esp spi 0x10000002 src 10.200.130.26 isrc 10.253.253.0/24 dst 10.200.253.7 idst 10.254.254.0/24 \
        encr_alg AES auth_alg SHA encrkey \
        11111111111111111111111111111111 authkey 1111111111111111111111111111111111111111


Файл /etc/inet/ipsec.conf

        {tunnel ip.tun0 negotiate tunnel laddr 10.200.253.7 raddr 10.200.130.26} ipsec {encr_algs any \
        encr_auth_algs any sa shared}
        {tunnel ip.tun0 negotiate tunnel laddr 10.254.254.0/24 raddr 10.253.253.0/24} ipsec {encr_algs any \
        encr_auth_algs any sa shared}


Выполняем следующие команды:

        ifconfig ip.tun0 plumb
        ifconfig ip.tun0 10.254.254.1 10.253.253.1 tsrc 10.200.253.7 tdst 10.200.130.26 encr_algs aes \
            encr_auth_algs sha router up
        ndd -set /dev/ip ip_strict_dst_multihoming 1
        ipseckey -f /etc/inet/secret/ipseckeys
        ipsecconf -f
        ipsecconf -a /etc/inet/ipsec.conf


На стороне OpenBSD

Редактируем файл /etc/ipsec.conf

        flow esp from 10.253.253.0/24 to 10.254.254.0/24 peer 10.200.253.7
        flow esp from 10.200.130.26 to 10.200.253.7
        esp from 10.200.130.26 to 10.200.253.7 spi 0x10000002:0x10000001 auth hmac-sha1 enc aes \
            authkey 0x1111111111111111111111111111111111111111:0x0000000000000000000000000000000000000000 \
            enckey 0x11111111111111111111111111111111:0x00000000000000000000000000000000
        esp from 10.253.253.0/24 to 10.254.254.0/24 spi 0x10000002:0x10000001 auth hmac-sha1 enc aes \
            authkey 0x1111111111111111111111111111111111111111:0x0000000000000000000000000000000000000000 \
            enckey 0x11111111111111111111111111111111:0x00000000000000000000000000000000


Выполняем следующие команды:

        ipsecctl -F -f /etc/ipsec.conf


На этом все, все что нужно работает, туннель установлен, на всякий случай для проверки:

На стороне соляриса:

        # ifconfig -a

        lo0: flags=2001000849<UP,LOOPBACK,RUNNING,MULTICAST,IPv4,VIRTUAL> mtu 8232 index 1
          inet 127.0.0.1 netmask ff000000
        e1000g0: flags=1100843<UP,BROADCAST,RUNNING,MULTICAST,ROUTER,IPv4> mtu 1500 index 2
              inet 10.200.253.7 netmask ffffff00 broadcast 10.200.253.255
              ether 0:14:4f:a8:a8:ea
        e1000g1: flags=1100843<UP,BROADCAST,RUNNING,MULTICAST,ROUTER,IPv4> mtu 1500 index 3
              inet 10.254.254.1 netmask ffffff00 broadcast 10.254.254.255
              ether 0:14:4f:a8:a8:eb
        ip.tun0:
        flags=11028d1<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST,UNNUMBERED,ROUTER,IPv4>
        mtu 1419 index 9
              inet tunnel src 10.200.253.7 tunnel dst 10.200.130.26
              tunnel security settings --> use 'ipsecconf -ln -i ip.tun0'
              tunnel hop limit 60
              inet 10.254.254.1 --> 10.253.253.1 netmask ff000000

        # netstat -rn

        Routing Table: IPv4
          Destination           Gateway            Flags Ref Use Interface
        -------------------- -------------------- ----- ----- ---------- ---------
        default            10.200.253.254          UG         1       351
        10.200.253.0           10.200.253.7           U        1       295 e1000g0
        10.253.253.0           10.254.254.1           UG        1         0

        10.253.253.1         10.254.254.1      UGH       1      0
        10.253.253.1         10.254.254.1      UH       1      0 ip.tun0
        10.254.254.0         10.254.254.1      U       1      6 e1000g1
        224.0.0.0          10.200.253.7     U        1      0 e1000g0
        127.0.0.1          127.0.0.1       UH       1      40 lo0


На стороне OpenBSD:

        # ifconfig -A

        lo0: flags=8049<UP,LOOPBACK,RUNNING,MULTICAST> mtu 33208
              groups: lo
              inet 127.0.0.1 netmask 0xff000000
              inet6 ::1 prefixlen 128
              inet6 fe80::1%lo0 prefixlen 64 scopeid 0x5
        bge0: flags=8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> mtu 1500
              lladdr 00:0e:7f:6a:75:69
              groups: egress
                  media: Ethernet autoselect (1000baseT full-duplex)
              status: active
              inet6 fe80::20e:7fff:fe6a:7569%bge0 prefixlen 64 scopeid 0x1
              inet 10.200.130.26 netmask 0xffffff00 broadcast 10.200.130.255
        em0: flags=8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> mtu 1500
              lladdr 00:04:23:ba:dc:5a
              media: Ethernet autoselect (none)
              status: no carrier
              inet6 fe80::204:23ff:feba:dc5a%em0 prefixlen 64 scopeid 0x2
              inet 10.253.253.1 netmask 0xffffff00 broadcast 10.253.253.255
        enc0: flags=0<> mtu 1536
        pflog0: flags=41<UP,RUNNING> mtu 33208
              groups: pflog

        # netstat -rn -f encap

        Routing tables
        Encap:
        Source           Port Destination      Port Proto SA(Address/Proto/Type/Direction)
        10.200.253.7/32 0 10.200.130.26/32 0 0 10.200.253.7/esp/require/in
        10.200.130.26/32 0 10.200.253.7/32 0 0 10.200.253.7/esp/require/out
        10.254.254/24       0 10.253.253/24       0 0 10.200.253.7/esp/require/in
        10.253.253/24       0 10.254.254/24       0 0 10.200.253.7/esp/require/out

        # ipsecctl -s a

        FLOWS:
        flow esp in from 10.200.253.7 to 10.200.130.26 peer 10.200.253.7 type require
        flow esp out from 10.200.130.26 to 10.200.253.7 peer 10.200.253.7 type require
        flow esp in from 10.254.254.0/24 to 10.253.253.0/24 peer 10.200.253.7 type require
        flow esp out from 10.253.253.0/24 to 10.254.254.0/24 peer 10.200.253.7 type require
        SAD:
        esp tunnel from 10.254.254.0 to 10.253.253.0 spi 0x10000001 auth hmac-sha1 enc aes
        esp tunnel from 10.200.253.7 to 10.200.130.26 spi 0x10000001 auth hmac-sha1 enc aes
        esp tunnel from 10.200.130.26 to 10.200.253.7 spi 0x10000002 auth hmac-sha1 enc aes
        esp tunnel from 10.253.253.0 to 10.254.254.0 spi 0x10000002 auth hmac-sha1 enc aes
