Соединение маршрутизаторов Cisco через AUX порты (cisco aux connect)


<< Предыдущая ИНДЕКС Исправить src / Печать Следующая >>
Ключевые слова: cisco, aux, connect,  (найти похожие документы)

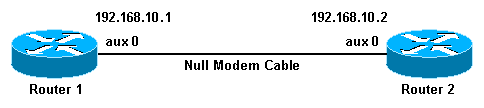

From: Нижеголенко Алексей <ratibor@adminhouse.org.ua.> Newsgroups: email Date: Mon, 20 Oct 2008 17:02:14 +0000 (UTC) Subject: Соединение маршрутизаторов Cisco через AUX порты Введение В этом документе кратко рассмотрим пример связи двух маршрутизаторов Cisco напрямую, не используя модемов и другого телекоммуникационного оборудования (DCE) устройств. При необходимости информацию по настройке модема на вспомогательном (AUX) порту или на консольном порту, Вы сможете найти здесь Modem-Router Connection Guide или здесь Access-Dial Technology Support. В этой статье описывается соединение двух маршрутизаторов Cisco, напрямую через асинхронные AUX (вспомогательные порты) порты, при помощи нуль модемного кабеля (rollover cable) и PPP протокола. Порты AUX являются data terminal equipment (DTE) устройствами, а для соединения между собой двух DTE устройств нужен нуль модемный кабель (rollover cable). Терминальный (нуль-модемный) кабель (part number CAB-500RJ= ) как правило уже поставляется в комплекте с каждым Сisco маршрутизатором, для обеспечения консольного соединения по RJ-45. Если AUX порт одного из маршрутизаторов в связке является DB-25, используйте RJ-45-на-DB-25 адаптер, обозначенный как "терминальный", с нуль-модемным кабелем. Примечание: Убедитесь что длина кабелей не превышает 50 футов (около 15 метров), согласно ограничениям EIA/TIA-232 (больше известном как RS-232). За более подробной информацией о кабелях, обращайтесь к Cabling Guide for RJ-45 Console and AUX Ports. Для связи между собой маршрутизаторов, которые имеют не RJ-45 а DB-25 AUX порты (например Cisco 4500, 7200 и 7500), Вам понадобится DB-25 на DB-25 нуль модемный кабель. Этот кабель Вы можете приобрести отдельно. Убедитесь что "распиновка" вашего DB-25 на DB-25 нуль модемного кабеля соответствует указанной в таблице 1. Таблица 1 -- "Распиновка" DB-25 на DB-25 нуль модемного кабеля. DB-25 DB-25 RxD 2 - 3 TXD TxD 3 - 2 RxD CTS 4 - 5 RTS RTS 5 - 4 CTS DTR 6 - 20 CD DSR 8 - 20 CD CD 20 - 6 DTR CD 20 - 8 DSR GND 7 - 7 GND Настройка В этой части документа подробно рассмотрим настройку маршрутизаторов. Примечание: за более подробной информацией по использованным в данном примере командам, обращайтесь к Command Lookup Tool (для зарегистрированных пользователей). Схема примера показана ниже: Далее приведены конфигурации обоих маршрутизаторов участвующих в примере, Router 1 и Router 2. Примечание: В этом примере мы настраиваем постоянное (выделенное) соединение между маршрутизаторами, с использованием IP адресов на AUX портах. Маршрутизатор 1 version 11.1 service udp-small-servers service tcp-small-servers ! hostname Router1 ! interface Ethernet0 no ip address shutdown ! interface Serial0 no ip address shutdown ! interface Serial1 no ip address shutdown ! interface Async1 !--- Асинхронный интерфейс относящийся к AUX порту. !--- Чтобы определить какой асинхронный интерфейс соответствует вашему AUX !---порту используйте команду show line. ip address 192.168.10.1 255.255.255.0 !--- IP адреса на AUX портах обоих маршрутизаторов должны находиться в одной !--- подсети. encapsulation ppp !--- Включаем PPP. async dynamic routing !--- Разрешаем маршрутизацию на интерфейсе. async mode dedicated ! no ip classless ip route 0.0.0.0 0.0.0.0 Async1 !--- Устанавливаем статический маршрут на интерфейс Async1 (AUX порт). logging buffered ! line con 0 exec-timeout 0 0 line aux 0 !--- Настройки линии для AUX порта. modem InOut transport input all !--- Разрешаем на линии все протоколы. rxspeed 38400 !--- Устанавливаем скорость приёма Rx (должна быть идентична скорости TX на !--- другом маршрутизаторе). Txspeed 38400 !--- Устанавливаем скорость передачи Tx (должна быть идентична скорости RX на !--- другом маршрутизаторе). flowcontrol hardware line vty 0 4 login ! end Маршрутизатор 2 version 11.1 service udp-small-servers service tcp-small-servers ! hostname Router2 ! interface Ethernet0 ip address 10.1.1.1 255.255.255.0 ! interface Serial0 no ip address shutdown ! interface Serial1 no ip address shutdown ! interface Async1 !--- Асинхронный интерфейс относящийся к AUX порту. !--- Чтобы определить какой асинхронный интерфейс соответствует вашему AUX !---порту используйте команду show line. ip address 192.168.10.2 255.255.255.0 !--- IP адреса на AUX портах обоих маршрутизаторов должны находиться в одной !--- подсети. encapsulation ppp !--- Включаем PPP. async dynamic routing !--- Разрешаем маршрутизацию на интерфейсе. async mode dedicated ! no ip classless ip route 0.0.0.0 0.0.0.0 Ethernet0 !--- Здесь статический маршрут указываем на интерфейс Ethernet0. logging buffered ! line con 0 exec-timeout 0 0 line aux 0 !--- Настройки линии для AUX порта. modem InOut transport input all !--- Разрешаем на линии все протоколы. rxspeed 38400 !--- Устанавливаем скорость приёма Rx (должна быть идентична скорости TX на !--- другом маршрутизаторе). txspeed 38400 >!--- Устанавливаем скорость передачи Tx (должна быть идентична скорости RX на >!--- другом маршрутизаторе). flowcontrol hardware line vty 0 4 login ! end Отладка и диагностика В данной секции документа находится информация которая поможет вам провести диагностику и устранить возможные проблемы. Перед использованием команд debug, пожалуйста ознакомтесь с Important Information on Debug Commands. Проводя диагностику следует выполнить несколько шагов: 1. При помоши команды show line определить асинхронный интерфейс который принадлежит AUX порту. В большинстве маршрутизаторов AUX порту принадлежит асинхронный интерфейс - interface async 1, а у Access серверов интерфейс AUX порта находится за всеми асинхронными линиями (tty line). Если например Ваш маршрутизатор имеет 16 асинхронных линий, то AUX порт будет 17, следовательно в этом случае параметры AUX порта следует настраивать на interface async 17. В любом случае проверить какой из асинхронных интерфейсов на Вашем маршрутизаторе соответствует AUX порту можно командой show line. Вот пример вывода данной команды, в котором видно что AUX порту соответствует interface Async1 : Router1#show line Tty Typ Tx/Rx A Modem Roty AccO AccI Uses Noise Overruns * 0 CTY - - - - - 0 0 0/0 A 1 AUX 38400/38400 - inout - - - 0 0 0/0 2 VTY - - - - - 0 0 0/0 3 VTY - - - - - 0 0 0/0 4 VTY - - - - - 0 0 0/0 5 VTY - - - - - 0 0 0/0 6 VTY - - - - - 0 0 0/0 2. Ввести команду show line aux 0 3. Убедится что все сигналы на AUX интерфейсе находятся в состоянии UP (например Clear To Send (CTS), Request To Send (RTS), data terminal ready (DTR), и Carrier Detect (CD)).Если все сделано правильно все эти сигналы должны быть в состоянии UP (подняты). Если какой то из них имеет состояние NO (например No-CTS), это означает что этот сигнал отсутствует, тоесть находится в состоянии Down. Если это так, следует внимательно проверить отсутствие ошибок в конфигурации маршрутизаторов с обоих сторон, убедится что Вы настроили правильные асинхронные интерфейсы для AUX портов. Примечание: Если команда show line показывает что DSR сигнал отсутствует (noDSR), следует убедится что в DB25 на DB25 нуль модемном кабеле, контакты 6 и 8 соединены с контактом 20 на обоих концах кабеля. Как указано выше в таблице 1. Router1#show line aux 0 Tty Typ Tx/Rx A Modem Roty AccO AccI Uses Noise Overruns A 1 AUX 38400/38400 - inout - - - 0 0 0/0 Line 1, Location: "", Type: "" Length: 24 lines, Width: 80 columns Baud rate (TX/RX) is 38400/38400, no parity, 2 stopbits, 8 databits Status: Ready, Active, Async Interface Active Capabilities: Hardware Flowcontrol In, Hardware Flowcontrol Out Modem Callout, Modem RI is CD, Line is permanent async interface Modem state: Ready Special Chars: Escape Hold Stop Start Disconnect Activation ^^x none - - none Timeouts: Idle EXEC Idle Session Modem Answer Session Dispatch 00:10:00 never none not set Modem type is unknown. Session limit is not set. Time since activation: 00:00:30 Editing is enabled. History is enabled, history size is 10. Full user help is disabled Allowed transports are pad v120 telnet. Preferred is telnet. No output characters are padded No special data dispatching characters Line is running PPP for address 192.168.10.2. 0 output packets queued, 1 input packets. Async Escape map is 00000000000000000101000000000000 Modem hardware state: CTS* DSR* DTR RTS 3. Если конфигурация проверенна и оказалась верной, а сигналы не появились, следует заменить (перепроверить) нуль модемный кабель между маршрутизаторами. 5. Используйте команды shutdown и no shutdown на асинхронном интерфейсе для разрыва соединения. Команды для отладки Используйте команды debug, чтобы убедится что линия поднялась и работает корректно. debug ppp negotiation - выводит подробную информацию касательно протокола PPP, и процесса его работы Link Control Protocol (LCP), Authentication, и Network Control Protocol (NCP). Если CONFREQ был послан но CONFACK не получен, следует проверить все кабельные соединения и правильность настройки интерфейсов. debug ppp authentication -- показывает процесс PPP аутентификации (если таковая была настроена), также содержит информацию о работе CHAP и PAP. В нашем примере аутентификация не используется, поэтому данная команда не интересна. debug ppp error -- выводит информацию о возможных ошибках протокола PPP. Схожая информация * Modem-Router Connection Guide * Dialup Technology: Troubleshooting Techniques * Configuring Dialout using a Modem on the AUX Port * Technical Support - Cisco Systems 17.10.2008 Alexey Nizhegolenko
