Subject: Cisco: Основы Конфигурирования балансировки нагрузки на CSS
Оригинал: http://www.ciscolab.ru/2006/09/18/css_base_config.html
Введение
Когда вы создаете конфигурацию для балансировки нагрузки вы должны
понимать о двух самых важных элементах CSS - это правила контента и
сервисы.
Правила контента - это где определяются функции балансировки CSS и
виртуальные IP адреса, а также где реальные серверы, называемые
сервисами, привязываются к данному виртуальному IP. Правила контента
позволяют вам указать типы балансировки, методы залипания, VIP и т.д.
Как только запрос попадет в контурный VLAN на CSS, данный запрос
исследуется правилами контента на соответствие. Как только найдено
соответствие между элементом запроса и правилом контента, CSS
балансирует этот запрос ко всем сервисам привязанными к этом
контентному правилу. Каждое контентное правило должно быть
сконфигурировано под каким-либо владельцем.
Сервисы это реальные индивидуальные сервера которые балансирует CSS.
Сервисы конфигурируются индивидуально и могут быть определены с
разными типами keepalive, по умолчанию ICMP. Группа сервисов также
называется как серверная ферма.

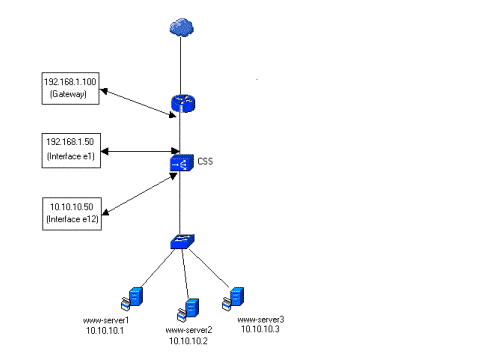

Конфигурация
Соединение VLAN с интерфейсами Ethernet
На CSS, прежде чем зачислить VLAN, необходимо соединить контурный VLAN
с интерфейсом. Поскольку VLAN1 всегда является VLAN по умолчанию для
любого интерфейса, в данной конфигурации необходимо только вручную
соединить VLAN10.
CSS150# config
CSS150(config)# interface e12
CSS150(config-if[e12])# bridge vlan 10
Зачисление VLAN
Здесь вы определяете IP для инрефейсного VLAN от которого CSS будет
принимать трафик. В данной конфигурации, IP адрес находится на той же
самой подсети, что и интерфейс роутера в данной сети. Команды CSS -
чувствительны к регистру; контурные VLANы выделены заглавными
символами.
CSS150# config
CSS150(config)# circuit VLAN1
CSS150(config-circuit[VLAN1])# ip address 192.168.1.50 255.255.255.0
CSS150(config-circuit-ip[VLAN1-192.168.1.50])# exit
CSS150(config-circuit[VLAN1])# exit
CSS150(config)# circuit VLAN10
CSS150(config-circuit[VLAN10])# ip address 10.10.10.50 255.255.255.0
CSS150(config-circuit-ip[VLAN10-10.10.10.50])#
Создание Сервиса и Keepalive
Если не указан тип кипалайва (keepalive - дежурные сообщения,
поддерживающие активность) когда вы конфигурируете сервисы, тип
кипалайва устанавливается в ICMP - значение по умолчанию. Как только
сервис создан, его нужно активировать вручную.
CSS150(config)# service www-server1
Create service ,[y/n]:y
CSS150(config-service[www-server1])# ip address 10.10.10.1
CSS150(config-service[www-server1])# keepalive type http
CSS150(config-service[www-server1])# active
Создаем владельца контента
Владельцы существуют только для гибкости администрирования. Множество
контентных правил могут быть сгруппированы вместе под разными
владельцами для облегчения управления. Все контентные правила должны
существовать под владельцем.
CSS150(config)# owner Sample
Create owner ,[y/n]:y
CSS150(config-owner[Sample])#
Создаем контентное правило и виртуальный IP адрес
Cisco предлагает вам указать порт внутри контентного правила по двум
причинам: это позволяет большую гибкость с DNS т.к. несколько
специфичных по порту контентных правил могут быть конфигурированы с
тем же самым IP адресом, и разрешает только трафик требуемое сервис
провайдерами большей безопасности для сервисов за контентным правилом.
Два контентных правила могут сосуществовать с одним IP адресом если у
CSS существует другой критерий различить их друг от друга, такой как
TCP или UDP порт, URL и т.д.
CSS150(config)# owner Sample
CSS150(config-owner[Sample])# content web-servers
Create content ,[y/n]:y
CSS150(config-owner-content[Sample-web-servers])#
CSS150(config-owner-content[Sample-web-servers])#ip address 192.168.1.1
CSS150(config-owner-content[Sample-web-servers])#port 80
Добавляем сервис к контентному правилу.
Здесь сервис привязывается к контентному правилу, а реальные сервера
связываются с виртуальным IP адресом. Как только сервис был добавлен,
необходимо вручную активировать контентное правило, прежде чем сервис
начнет слушать запросы.
CSS150(config)# owner Sample
CSS150(config-owner[Sample])# content web-servers
CSS150(config-owner-content[Sample-web-servers])#add service www-server1
CSS150(config-owner-content[Sample-web-servers])#add service www-server2
CSS150(config-owner-content[Sample-web-servers])#add service www-server3
CSS150(config-owner-content[Sample-web-servers])#add service www-server4
CSS150(config-owner-content[Sample-web-servers])#active
Простая конфигурация
Вот, что у нас в итоге получилось
CSS150-4# show run
!Generated on 08/28/2001 18:40:54
!Active version: ap0410017s
configure
!*************************** GLOBAL ***************************
ip route 0.0.0.0 0.0.0.0 192.168.1.100 1
!************************* INTERFACE *************************
interface e12
bridge vlan 10
!************************** CIRCUIT **************************
circuit VLAN1
ip address 192.168.1.50 255.255.255.0
circuit VLAN10
ip address 10.10.10.50 255.255.255.0
!************************** SERVICE **************************
service www-server1
ip address 10.10.10.1
keepalive type http
active
service www-server2
ip address 10.10.10.2
keepalive type http
active
service www-server3
ip address 10.10.10.3
keepalive type http
active
!*************************** OWNER ***************************
owner Sample
content web-servers
protocol tcp
port 80
add service www-server1
add service www-server2
add service www-server3
vip address 192.168.1.1
active
Если трафик предназначенный контентному правилу прекратиться, а пинги
будут успешны к IP контурного ВЛАНа, то сервис будут находиться в
состоянии 'in service'. Команда show service покажет состояние
сервиса, определенного индивидуальным кипалайвом. Сервер показывается
в состоянии 'down' если не он не отвечает на кипалайвы, либо не был
вручную активирован.
Источник: http://www.cisco.com/en/US/products/hw/contnetw/ps792/products_configuration_example09186a008009438d.shtml
